厂房新装广州市花都区

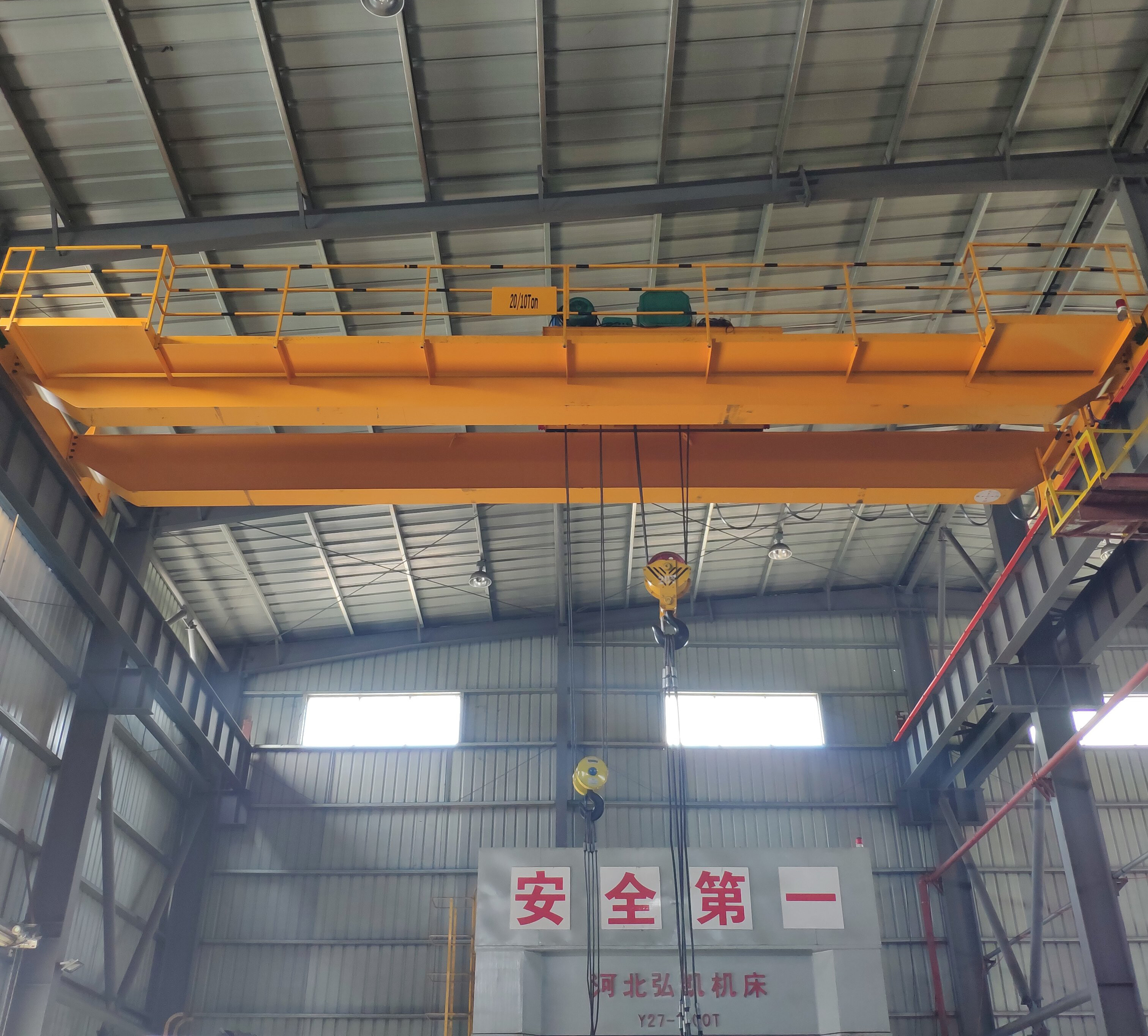

广州某汽车模具有限公司20/5T-16.9M双梁起重机安装案例
设备选型
20/5T 电动双梁起重机，跨度 16.9m，主钩 20 吨承担重型模具模架吊运，副钩 5 吨用于小件工装吊装，大小车变频运行，运行平稳，适配模具车间高频重载工况。
技术参数
吨位
20/5T
跨度
16.9米
起升高度
12米
工作级别
A3
项目概况
项目位于广州花都汽车模具生产车间。车间经常搬运很重的模架、冲压模具，生产的时候需要把模具翻转，用来拆装、调试模具。这套 20/5T 双梁起重机利用主钩、副钩配合完成模具翻转，兼顾大件重型模架和小件工装吊运，适配模具拆装、试模、工件转运整套生产。
客户需求
- 车间要吊运大吨位重型汽车模具与模架；既要吊很重大件，也要处理中小工件；生产经常需要翻转模具做拆装试模；设备启停要稳，可以承受反复高频吊装作业模具拆装、试模作业，大小吨位工件兼顾
解决方案
汽车模具车间工况比较特殊，不光有几十吨重的大型模架，生产还需要翻转模具进行拆装调试。单靠一个吊钩很难完成翻转作业。选用 20/5T 双梁起重机，大吨位主钩负责吊重型模具，副钩辅助配合翻转工件；大小车变频调速保证运行平稳，兼顾重载能力与频繁作业需求，适配模具车间整套生产工序。
起重机选型
设备选型
20/5T 电动双梁起重机，跨度 16.9m，主钩 20 吨承担重型模具模架吊运，副钩 5 吨用于小件工装吊装，大小车变频运行，运行平稳，适配模具车间高频重载工况。
技术参数
吨位
20/5T
跨度
16.9米
起升高度
12米
工作级别
A3
安装过程
进场勘测厂房牛腿与轨道基础，复核厂房承重参数，做好现场安全防护，吊装主梁就位，装配端梁、起升小车机构，安装大小车运行部件，配齐限位缓冲安全组件，敷设滑触线及电气系统，整机接线调试，重点调试主副钩联动配合，现场实操模具翻转测试，校验起升、行走、制动全部功能。
项目成果
20/5T‑16.9M 双梁起重机交付投入使用，主副钩可直接配合完成模具翻转实操，重型模架、模具吊运搬运顺畅，整机启停平稳，满足车间模具拆装、上机试模、模具翻转、工件转运等高频重载生产。
客户评价
"大小钩配合好用，翻转模具操作顺畅"
